介紹

ATS5000是上海寬域為應對衛星信號易受到干擾、攻擊以及欺騙等特點，影響到正常衛星信號的接收，導致衛星時間同步裝置工作異常而開發的衛星信號安全防護產品。

ATS5000適用于電力、交通、智能制造、醫療、金融等行業衛星時間同步裝置的衛星信號抗干擾、防欺騙的功能加固。

行業要求

GA 1800.1-2021 電力系統治安反恐防范要求第1部分：電網企業

GA 1800.2-2021 電力系統治安反恐防范要求第2部分：火力發電企業

GA 1800.3-2021 電力系統治安反恐防范要求第3部分：水力發電企業

GA 1800.4-2021 電力系統治安反恐防范要求第4部分：風力發電企業

GA 1800.5-2021 電力系統治安反恐防范要求第5部分：太陽能發電企業

國家電網變電站（換流站）治安反恐防范技術規范

Q/CSG2103025-2020 中國南方電網有限責任公司內部治安及反恐怖防范管理細則

DL-T 1100.5-2019電力系統的時間同步系統第5部分：防欺騙和抗干擾技術要求

規格

接口配置

BDS天線	支持1路BDS輸入（BNC）支持1路BDS輸出（BNC）
GPS天線	支持1路GPS輸入（BNC）支持1路GPS輸出（BNC）
網口	支持2路10/100/1000Base-T(X) RJ45接口（支持NTP/SNTP協議）。
電源	雙電源供電+失電告警
接口類型（選配）	光纖信號輸出擴展接口板，單模/多?？蛇x；電信號接口板(RS232、RS485、TTL、OC信號輸出接口)

技術指標

項目		技術參數
接收信號		BDS/B1、GPS/L1，C/A碼
射頻通道增益		≥3dB
輸出1dB壓縮點		≥-10dBm
射頻信號通斷比		≥50dB
干擾告警性能		干擾超過底噪聲10dB時，2秒鐘內發出干擾告警的概率≥95％。
防欺騙性能		防轉發式、生成式和入侵式欺騙
模擬輸出信號（選配）		干擾維持能力：60分鐘內維持守時精度≤500ns（標配），可選配不同等級原子鐘; 信號功率：-90dBm ~ -125dBm
地面有線	光纖接口	多模波長820nm（可選單模1310nm）
守時精度		ATS5000-A(開關式)：標配數補晶振守時精度≤100us/h ATS5000-B/ATS5000-C(生成式)：標配恒溫晶振守時精度≤1us/h，可選銣原子鐘守時精度≤1.5us/24h
與協調世界時間同步精確度		優于0.5us
網管協議		支持WEB管理，支持61850、104，支持SNMPv1/v2/v3
告警功能		電源異常告警裝置故障告警裝置同步丟失欺騙干擾告警
指示燈		運行指示燈
		告警指示燈
		故障指示燈
		同步指示燈
		接收指示燈
		輸出指示燈
		干擾指示燈
		欺騙指示燈

硬件特性

安裝方式		19英寸1U機架式
外殼		鋁合金材質
散熱方式		自然冷卻，無風扇
工作溫度		-20℃~+60℃
儲存溫度		-40℃~+85℃
相對濕度		5~95%無凝露
尺寸（W×H×D）		481.6mm44mm221mm(W×H×D)
電源		AC85-265V（47~63Hz）或DC88-370V
		支持短路保護、過載保護、反接保護
隔離保護	電磁隔離	以太網口1.5kV
	浪涌保護	各輸出線路600W
功耗		≤25W

行業標準

EMI

FCC CFR47 Part15，EN55032/CISPR22，ClassA

EMS

IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±4kV；Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM，±4kV/CM；Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz)

IEC61000-4-8(工頻磁場) 100A/m(cont.)，1000A/m(1s-3s)

IEC61000-4-9(脈沖磁場) 1000A/m

機械

IEC60068-2-6(振動)

IEC60068-2-27(沖擊)

IEC60068-2-32(自由跌落)

質保

MTBF	50000h
保修期	5年

尺寸圖
單位：mm

ATS5000尺寸圖

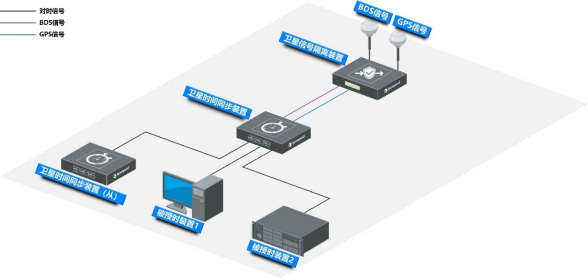

裝置連接示意圖

設備名稱

型號

信號源

備注

衛星信號安全隔離裝置

ATS5000-A1

(開關式)

支持1路GPS信號輸入、1路北斗信號輸入；

支持1路GPS信號輸出、1路北斗信號輸出。

支持220V交直流冗余雙電源；

支持2路10/100/1000Base-T(X) RJ45接口。

支持光纖信號輸出擴展接口板，單模/多模可選，最多可選兩片，最大支持8路光纖信號輸出。（輸出信號可選IRIG-B(DC)碼、PPS、PPM、PPH、串行口時間報文等）。

支持電信號接口板，RS232、RS485、TTL、OC信號輸出接口，最多可選兩片，支持8路。輸出信號可選IRIG-B(DC)碼、PPS、PPM、PPH、串行口時間報文等。

ATS5000-A2

(雙北斗開關式)

支持2路北斗信號輸入

支持2路北斗信號輸出

ATS5000-B1

(生成式)

支持1路GPS信號輸入、1路北斗信號輸入；

支持1路GPS信號輸出、1路北斗信號輸出。

支持220V交直流冗余雙電源；

支持2路10/100/1000Base-T(X) RJ45接口。

支持光纖信號輸出擴展接口板，單模/多?？蛇x，最多可選兩片，最大支持6路光纖信號輸出。（輸出信號可選IRIG-B(DC)碼、PPS、PPM、PPH、串行口時間報文等）。

支持電信號接口板，RS232、RS485、TTL、OC信號輸出接口，最多可選兩片，支持8路。輸出信號可選IRIG-B(DC)碼、PPS、PPM、PPH、串行口時間報文等。

模擬輸出：60分鐘內維持守時精度≤500ns（標配），也可選配不同等級原子鐘。

ATS5000-B2

(雙北斗生成式)

支持2路北斗信號輸入

支持2路北斗信號輸出

ATS5000-B1R

(銣鐘生成式)

支持1路GPS信號輸入、1路北斗信號輸入；

支持1路GPS信號輸出、1路北斗信號輸出。

ATS5000-B2R

(雙北斗銣鐘生成式)

支持2路北斗信號輸入

支持2路北斗信號輸出
