介紹

ATS1200-A高精度、高可靠性的時間同步設備，標配數補晶振，守時精度優于100μs/h，可選恒溫晶振，守時精度1us/h，銣原子鐘，守時精度1.5us/24h。ATS1200支持北斗、GPS雙衛星源，2路RS485接口B碼時源（可選NTP時源）、2路單模/多模光纖IRIG-B碼和兩路PTP外部時源。

具備豐富的時頻輸出接口，提供最大32路時間信號輸出，支持PTP、NTP/SNTP、IRIG-B碼、串口報文、脈沖、DCF77等信號，支持61850/104規約，支持Web、SNMP管理。

該產品采用工業級設計，傳輸誤差小，系統穩定，可廣泛應用于電力、軌交、醫院等行業。

端口配置

時間信號輸入

1路北斗，1路GPS，2路NTP/SNTP，可選：2路IRIG-B（光纖），2路PTP

時間信號輸出

最多6路RJ45（NTP/SNTP），固定2路百兆RJ45，4路可選配千兆/百兆RJ45；

TTL：最多可選32路；

最多4路10/100Mbps（PTP）（可選100Mbps光纖ST）；

RS485：最多可選32路；

RS232：最多可選32路；

OC：最多可選32路；

光纖接口：最多可選26路；

備注：以上輸出接口均可以根據需要選擇PPS、PPM、PPH、PPD、IRIG-B碼、串口報文、DCF77等信號

技術指標

項目		技術參數
GPS接收機	靈敏度	冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-162dBm
	定位精度	3米
	冷啟動TTFF	＜32秒
	熱啟動TTFF	＜1秒
	重捕獲TTFF	＜1秒
	授時精度	＜20ns
北斗接收機	靈敏度	冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-162dBm
	定位精度	5米
	冷啟動TTFF	＜32秒
	熱啟動TTFF	＜1秒
	重捕獲TTFF	＜1秒
	授時精度	＜20ns
地面有線	光纖接口	多模波長820nm（可選單模1310nm）
網絡	界面規范	10Base-T/100Base-TX自適應、MDI/MDI-X自動極性反轉、IEEE802.3
網絡	協議	ARP、ICMP、UDP、NTP、SNTP、PTP
串口報文	串口參數	波特率：600bps～115200bps軟件可設置；數據位、校驗位、停止位可設。
	光纖	時間精度：優于1us。信號：TXD。波長820nm、1310nm可選。
	RS232	時間精度：優于3us。信號：TXD、GND。
	RS485	時間精度：優于1us。信號：TA、TB，每路最多可以驅動128個負載。
	TTL	時間精度：優于1us。信號：TXD、GND。
	OC門輸出	時間精度：優于1us。CE間外接電壓VCE：最大300VDC。CE間允許電流I CE：最大200mA。
脈沖PPS/PPM/PPH/PPD	光纖	時間精度：優于1us。波長820nm、1310nm可選。
	OC門	時間精度：優于1us。CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA。
	RS232	時間精度：優于3us。信號：TXD、GND。
	RS485總線	時間精度：優于1us。每路最多可以驅動128個負載。
	TTL	時間精度：優于1us。信號：TXD、GND。
	電平脈寬	10ms～800ms軟件可設置，步長1ms。
IRIG-BDC	光纖	時間精度：優于1us。波長820nm、1310nm可選。
	OC門	時間精度：優于1us。CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA。
	RS232	時間精度：優于3us。信號：TXD、GND。
	RS485總線	時間精度：優于1us。每路最多可以驅動128個負載。
	TTL	時間精度：優于1us。信號：TXD、GND。
IRIG-BAC	IRIG-BAC 交流調制碼	時間精度：優于3us，平衡方式600Ω，13Vpp時可以驅動330Ω以上的純阻性負載，輸出幅度：2～13Vpp連續軟件可調，調制比例：2～8軟件可調，過零時間偏移：-30～30us軟件可調（用于提高交流調制解碼方的時間解調精度）。
DCF77	光纖	時間精度：優于1us。波長820nm、1310nm可選。
	OC門	時間精度：優于1us。CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA。
	RS485總線	時間精度：優于1us。每路最多可以驅動128個負載。
	RS232	時間精度：優于3us。信號：TXD、GND。
	TTL	時間精度：優于1us。信號：TXD、GND。
NTP/SNTP		時間精度500μs，標準的10/100BaseT以太網RJ45接口/100BaseT光纖口、100/1000BaseT以太網RJ45接口。
PTP		時間精度300ns，標準的10/100BaseT以太網RJ45接口或波長1310nm多模ST接口，PTP最大可支持4路電/光接口。
守時精度		主時鐘標配守時精度 100us/小時,可選守時精度1us/h（恒溫晶振）， 1.5us/24h（銣原子鐘）

機械特性

尺寸（W×D×H）	444mm×224mm×44mm
安裝方式	1U標準機架式掛耳固定

電源參數

輸入電壓	單/雙電源，交、直流通用，高電壓88~370VDC/85~265VAC；低電壓24V~48 VDC

工作環境

工作溫度	-20℃～ +60℃（可選-40℃～ +85℃）
存儲溫度	-40℃～ +85℃
相對濕度	5%-90%無凝結

行業標準

EMS	IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT)Power Port:±4kV；Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM，±4kV/CM；Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.)，1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m
EMI	FCC CFR47 Part 15，EN55032/CISPR22，Class A
電力	GB/T 26866-2011 電力系統的時間同步系統檢測規范； DL/T 1100.1—2018電力系統時間同步系統技術規范； DL/T 1783-2017 IEC 61850工程電能計量應用模型； GB/T 2423.5-2019環境試驗第2部分:試驗方法試驗Ea和導則:沖擊； GB/T 2423.10-2019 環境試驗第2部分：試驗方法試驗Fc: 振動(正弦)；國家電網公司物資采購標準1104003-0110-00-110kV變電站時間同步裝置通用技術規范；國家電網公司物資采購標準 1104003-0110-01-110kV變電站時間同步裝置專用技術規范； IEEE 1588-2008 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems；
機械	IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>50000h

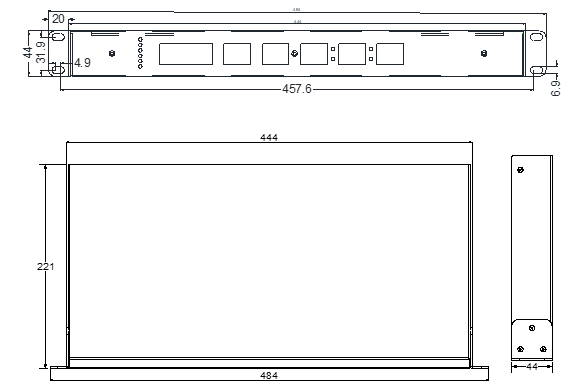

尺寸圖

單位：mm

設備名稱	型號	機箱高度	時鐘源	備注
主時鐘	ATS1200-AG	1U時鐘	GPS	信號輸出最大量 NTP/SNTP：6路RJ45或2路RJ45+4路多模光纖NTP； PTP接口：最大支持4路； TTL：32路；空接點：32路； RS485:32路； RS232:32路；光纖接口：26路	以上輸出接口均可以根據需要選擇：1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號
主時鐘	ATS1200-AB		BD
主時鐘	ATS1200-AGB		BD+GPS
主時鐘	ATS1200-AM		單天線雙模BD+GPSIRIG-B碼
主時鐘	ATS1200-AS		IRIG-B碼
備注：以上選型參考為各種輸出信號在一臺設備中的單一信號最大容量，僅作為參考。具體時鐘配置根據時鐘基本配置按照需要選配

插板配置

插板類型	設備容量	用途	輸入接口	輸出接口	輸入/輸出信號
電源插板	標配二選一	電源輸入	外部電源輸入	裝置掉電告警	輸出：1路裝置掉電告警
雙電源插板	標配二選一	電源輸入	外部電源輸入	裝置掉電告警	輸出：2路裝置掉電告警
告警插板	標配2路	告警輸出	無	2路空接點告警輸出	輸出：1路裝置故障告警、1路同步丟失告警
網口	標配2路	NTP輸出軟件管理	無	2路網口	輸出：NTP/SNTP信號、UDP對時報文，管理軟件接口
NTP/PTP接口	最多1片	NTP輸出、PTP輸出/輸入	PTP信號	4路RJ45百兆網口/光口	輸出：NTP/SNTP信號、UDP對時報文、PTP信號
NTP千兆接口	最多1片	NTP輸出	無	4路RJ45千兆網	輸出：NTP/SNTP信號、UDP對時報文
GPS/BD接口	選配2路	時鐘源輸入	2路衛星信號	無	輸入：GPS/BD衛星信號
IRIG-B收接口	主鐘選配2路從鐘標配2路	時鐘源輸入	2路IRIG-B信號	無	輸入：2路IRIG-B信號（光纖單模/多?；騌S485可選）
IRIG-B發接口	選配	時標信號輸出	無	2路IRIG-B光纖信號	輸出：2路IRIG-B光纖（多模ST）
RS232板	選配最多8片	時標信號輸出	無	4路RS232口	輸出：PPS、PPM、PPH、串口報文①、串口報文②、IRIG-B（DC）、DCF77。（其中串口報文①及串口報文②的報文格式可分別設置）每路信號輸出接口支持且僅支持通過撥碼開關選擇上述7種信號中的任一種信號輸出
RS485板	選配最多8片	時標信號輸出	無	4路RS485口
TTL板	選配最多8片	時標信號輸出	無	4路TTL口
FIBER板多模	選配最多8片	時標信號輸出	無	3路多模ST光口（820nm）
FIBER板多模	選配最多8片	時標信號輸出	無	2路單模ST光口（1310nm）
OC板	選配最多8片	時標信號輸出	無	4路空接點口（無源）
BAC板	選配最多8片	時標信號輸出	無	4路交流調制信號	輸出：IRIG-B交流調制信號
FREQ板	選配最多1片（插件7位置）	頻率測量	頻率測量	無	輸入：1路頻率測量
備注1：一臺主時鐘標配：電源1路、網口2路、GPS/BD接口1/2路、告警輸出2路；一臺從時鐘標配：電源1路、網口2路、IRIG-B收接口2路、告警輸出2路；每臺時鐘除標配板卡外，提供2路IRIG-B光纖輸出口選配，8個選配槽位，可根據需要任意配置最多8片選配板卡（1片BAC板/FREQ板占用2個槽位）；備注2：同時配置主時鐘+從時鐘時，主時鐘需要配備與從時鐘IRIG-B收接口類型相同的IRIG-B發接口或信號插板；

天線配置規格

名稱	規格
GPS天線	30米	50米	100米	100米以上
BD天線	30米	50米	100米	100米以上
附件：隨天線配送支架一副
