介紹

ATS3800高精度、高可靠性的時間同步設備，采用龍芯2K1000+安路FPGA架構，100%安全可控元器件+嵌入式LINUX操作系統。支持雙北斗衛星源，2路RS485接口B碼時源（可選NTP時源）、單模/多模光纖IRIG-B碼和兩路PTP外部時源，由高精度的衛星脈沖對本地晶振進行馴服，實現高精度的守時功能。支持最多14路擴展插槽，可擴展TTL板、RS485板、RS232板、FIBER板、OC板等接口板，輸出信號支持PTP、NTP/SNTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口報文等時標信號。支持61850、DL/T860規約、Web 多種管理方式以及基于 SNMPv1/v2/v3的網管軟件。采用鋁合金材質，自然冷卻，無風扇設計，適應高EMC性能要求的嚴苛工業環境和高原環境等，該系列產品具備在惡劣工業環境下穩定可靠工作的能力。

端口配置

時間信號輸入

主時鐘：標配：2路北斗，2路IRIG-B碼（RS485）/2路NTP，2路IRIG-B（光纖）；可選：2路PTP。

從時鐘：標配： 2路IRIG-B碼（RS485）/2路NTP，2路IRIG-B（光纖）；可選：2路PTP。

時間信號輸出

NTP/SNTP：58路；

PTP：56路

TTL：最多可選196路；

RS485：最多可選196路；

RS232：最多可選196路；

OC：最多可選196路；

光纖接口：最多可選142路；

BAC：最多可選168路；

備注：以上輸出接口均可以根據需要選擇PPS、PPM、PPH、PPD、IRIG-B碼、串口報文、DCF77等信號

技術指標

項目		技術參數
北斗接收機	支持信號	BDS B1I+B1C，默認只接收B1I
	冷啟動首次定位時間	＜35秒
	熱啟動首次定位時間	＜1秒
	重捕獲定位時間	＜1秒
	定位精度（RMS）	3m
	1PPS精度（RMS）	＜15ns
	數據更新率	1Hz（可升級）
地面有線	光纖接口	多模波長820nm（可選單模1310nm）
網絡	界面規范	10/100/1000Base-TX自適應、MDI/MDI–X自動極性反轉、IEEE802.3
網絡	協議	ARP、ICMP、UDP、NTP、SNTP、PTP
NTP監測	接口數量	網口2個，光口2個，可靈活配置作為NTP或goose監測口或者上送端口
	監測容量	最大128路
	監測精度	優于1ms
	監測方式	定期輪詢，超限確認
GOOSE監測	接口數量	網口2個，光口2個，可靈活配置作為NTP或goose監測口或者上送端口
	監測容量	最大128路
	監測精度	優于1ms
	監測方式	GOOSE協議
串口報文	串口參數	波特率：600bps～115200bps軟件可設置；數據位、校驗位、停止位可設。
	光纖	時間精度：優于1us，信號：TXD。波長820nm、1310nm可選
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485	時間精度：優于1us，信號：TA、TB，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	OC門輸出	時間精度：優于1us，CE間外接電壓VCE：最大300VDC，CE間允許電流I CE：最大200mA
脈沖PPS/PPM/PPH/PPD	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC CE間允許電流I CE：最大200mA。
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	電平脈寬	10ms～800ms軟件可設置，步長1ms
IRIG-BDC	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC CE間允許電流I CE：最大200mA
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
IRIG-BAC	IRIG-BAC 交流調制碼	時間精度：優于3us，輸出阻抗600Ω，13Vpp時可以驅動330Ω以上的純阻性負載，輸出幅度：2～13Vpp連續軟件可調，調制比例：2～8軟件可調，過零時間偏移：-30～30ms軟件可調（用于提高交流調制解碼方的時間解調精度）
DCF77	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC CE間允許電流I CE：最大200mA。
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	RS232	時間精度：優于3us，信號：TXD、GND
	TTL	時間精度：優于1us，信號：TXD、GND
NTP/SNTP		時間精度500μs，支持10/100BaseT以太網RJ45接口/100BaseT光纖口、100/1000BaseT以太網RJ45接口/1000BaseT光纖口
PTP		時間精度300ns，標準的10/100BaseT以太網RJ45接口或波長1310nm多模ST接口，PTP最大可支持4路電/光接口
守時精度		主時鐘標配守時精度1us/小時，可選銣原子鐘，守時精度1.5us/24h

機械特性

尺寸（W×H×D）	483mm×285mm×177mm
安裝方式	19英寸4U機架式

電源參數

輸入電壓	雙電源，交、直流通用，高電壓88~370VDC/85~264VAC；

工作環境

工作溫度	-5℃～+45℃（可選-20℃～+70℃）
儲存溫度	-40℃～+85℃
相對濕度	5%-95%無凝結

行業標準

電力	DL/T 860.6-2012電力自動化通信網絡和系統第6部分:與智能電子設備有關的變電站內通信配置描述語言 DL/T 860.72-2013 電力自動化通信網絡和系統第7-2部分:基本信息和通信結構-抽象通信服務接口(ACSI) DL/T 860.10-2018 電力自動化通信網絡和系統第10部分:一致性測試國家電網有限公司自主可控新一代變電站二次系統 DL/T860(CMS)通信報文一致性檢測技術方案(判斷依據) 衛星定位導航授時設備單北斗測試技術規范；自主可控新一代變電站二次系統技術規范通用類系列規范 4 DL/T 860通信報文(試行)(判斷依據) 國家電網公司變電站時間同步裝置（標準化）（四規范四統一）測式規范 Q/GDW 11539-2024 國家電網公司企業標準-電力系統時間同步及監測技術規范 GB/T 26866-2022 電力系統的時間同步系統檢測規范 DL/T 1100.1-2018電力系統時間同步系統技術規范 DL/T 1783-2017 IEC 61850工程電能計量應用模型 GB/T 2423.5-2019 環境試驗 第2部分:試驗方法試驗Ea和導則:沖擊 GB/T 2423.10-2019 環境試驗 第2部分：試驗方法試驗Fc: 振動(正弦) 國家電網公司物資采購標準1104003-0110-00-110kV變電站時間同步裝置通用技術規范國家電網公司物資采購標準 1104003-0110-01-110kV變電站時間同步裝置專用技術規范 IEEE Std 1588^TM-2019 Standard for a Precision Clock Synchronization Protocol for Networked Measurement and Control Systems
EMS	IEC 61000-4-2:2001 靜電放電抗擾度空氣放電：±15kV；接觸放電：±8kV IEC 61000-4-3:2010 射頻電磁場輻射抗擾度 10V/m；80MHz~2GHz IEC 61000-4-4:2004 電快速瞬變脈沖群抗擾度 ±4kV，2.5kHz（電源、報警輸出）；±2kV，5kHz（通信） IEC 61000-4-5:2005 浪涌（沖擊）抗擾度共模±4kV，差模±2kV IEC 61000-4-6（CS）:3V（10kHz-150kHz）；10V（150kHz-80MHz） IEC 61000-4-8:2001 工頻磁場抗擾度穩定磁場：100A/m；短時磁場（1s-3s）1000A/m IEC 61000-4-9:2001 脈沖磁場抗擾度磁場強度：1000A/m
EMI	FCC CFR47 Part 15，EN55032/CISPR22，Class A
機械	IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	＞100000h

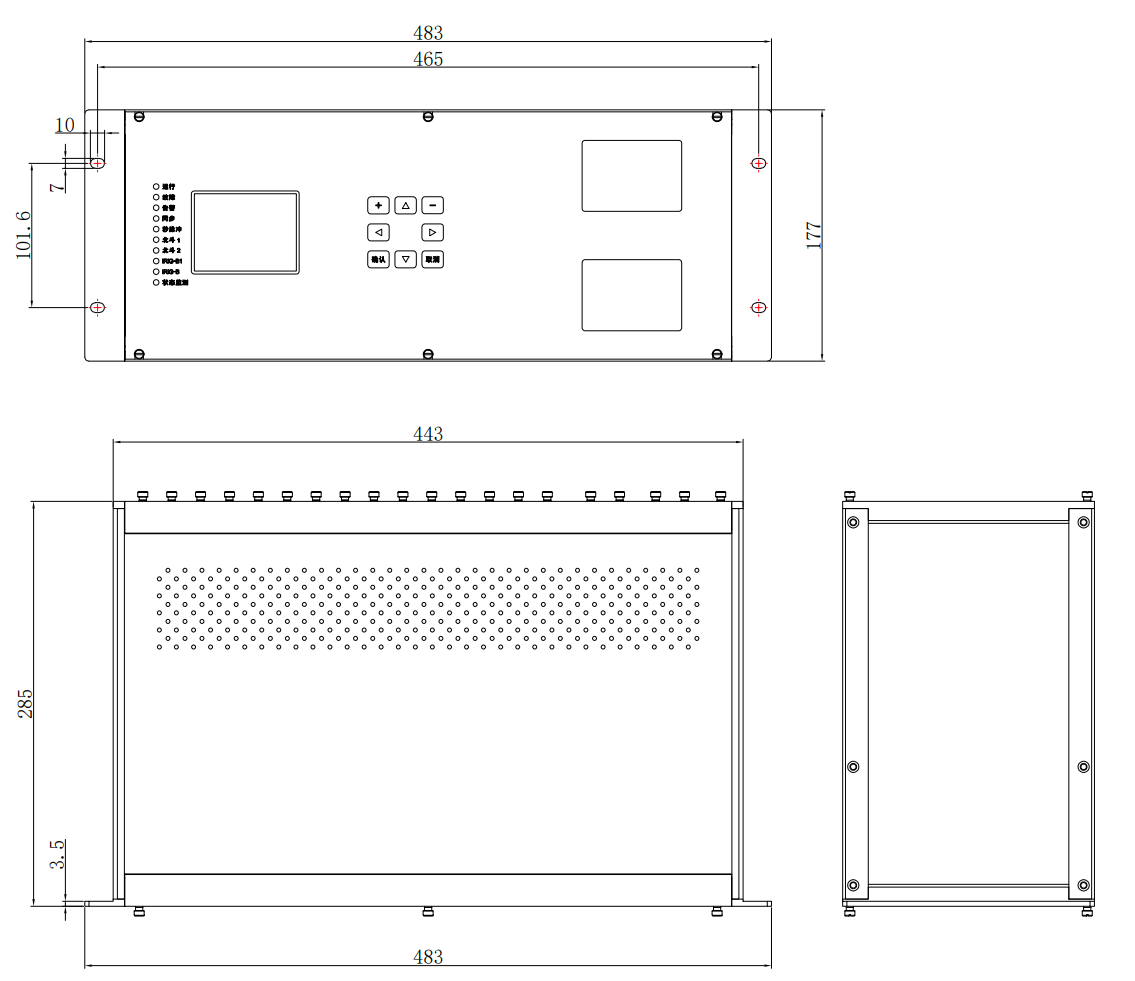

尺寸圖

單位：mm

訂購信息

系列	設備名稱	型號	機箱高度	時鐘源	備注
新唐	主時鐘	ATS3801-A	4U時鐘	BD+IRIG-B	信號輸出最大量 NTP/SNTP：58路； PTP接口：56路； TTL：196路；空接點：196路； RS485:196路； RS232:196路；光纖接口：196路； BAC：168路； 61850/104/CMS:4路；	以上輸出接口均可以根據需要選擇：1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號
	主時鐘	ATS3802-A		BD+BD+IRIG-B
	從時鐘	ATS3800-AS		IRIG-B
	主時鐘（銣鐘）	ATS3801-AR		BD+IRIG-B
	主時鐘（銣鐘）	ATS3802-AR		BD+BD+IRIG-B
	前出線主時鐘	ATS3801-A-F		BD+IRIG-B
	前出線主時鐘	ATS3802-A-F		BD+BD+IRIG-B
	前出線從時鐘	ATS3800-AS-F		IRIG-B
龍芯	主時鐘	ATS3801-B		BD+IRIG-B
	主時鐘	ATS3802-B		BD+BD+IRIG-B
	從時鐘	ATS3800-BS		IRIG-B
	主時鐘（銣鐘）	ATS3801-BR		BD+IRIG-B
	主時鐘（銣鐘）	ATS3802-BR		BD+BD+IRIG-B
	前出線主時鐘	ATS3801-B-F		BD+IRIG-B
	前出線主時鐘	ATS3802-B-F		BD+BD+IRIG-B
	前出線從時鐘	ATS3800-BS-F		IRIG-B
備注：以上選型參考為各種輸出信號在一臺設備中的單一信號最大容量，僅作為參考。具體時鐘配置根據時鐘基本配置按照需要選配

插板配置

插板類型	設備容量	用途	輸入接口	輸出接口	輸入/輸出信號
電源插件板	標配2片	電源輸入	外部電源輸入、頻率測量接口	裝置掉電告警	輸入：頻率測量輸入（選配）輸出：每塊插板1路裝置掉電告警
CPU板	標配1片	CPU板	2路NTP信號輸入	2路光纖B碼，2路網口，2路告警	輸出：IRIG-B光纖（多模ST）、NTP/SNTP信號、2路硬接點告警，管理軟件接口
BD板	標配1片	時鐘源輸入	2路衛星信號 2路IRIG-B光纖信號 2路IRIG-B RS485信號	無	輸入：BD衛星信號，2路IRIG-B光纖信號（單模/多模可選），2路IRIG-B RS485信號
PTP板	選配最多14片	PTP信號輸入或PTP/NTP輸出	2路PTP	4路PTP/NTP/SNTP	可選2路PTP輸入，一臺設備最多2路可作為PTP輸入
NTP板	選配最多14片	NTP輸出	無	4路NTP	NTP/SNTP,固定2路百兆網口，2路可選千兆網/光口
TMU板	選配最多1片	監測板卡	無	2路千兆光、2路百兆電	輸出：61850、104、CMS協議，NTP、GOOSE監測
RS232板	選配最多14片	時標信號輸出	無	14路RS232口	輸出：PPS、PPM、PPH、串口報文①、串口報文②、IRIG-B（DC）、DCF77。（其中串口報文①及串口報文②的報文格式可分別設置）每路信號輸出接口支持且僅支持通過撥碼開關選擇上述7種信號中的任一種信號輸出
RS485板	選配最多14片	時標信號輸出	無	14路RS485口
TTL板	選配最多14片	時標信號輸出	無	14路TTL口
FIBER板多模	選配最多14片	時標信號輸出	無	10路多模ST光口（820nm）
FIBER板單模	選配最多14片	時標信號輸出	無	10路單模ST光口（1310nm）
OC板	選配最多14片	時標信號輸出	無	14路空接點口（無源）
BAC板	選配最多14片	時標信號輸出	無	12路交流調制信號	輸出：IRIG-B交流調制信號
備注：一臺主時鐘標配：電源板2片、CPU板1片、帶衛星接收模塊的BD板1塊；一臺從時鐘標配：電源板2片、CPU板1片、不帶衛星接收模塊的BD板1塊；每臺時鐘除標配板卡外，提供14個選配槽位，可根據需要任意配置最多14片選配板卡

天線配置規格

名稱	規格
BD天線	30米	50米	100米	100米以上
附件：隨天線配送支架一副
