介紹

ATS1800是面向電力、軌道交通、能源、工業自動化等要求較高場合研制的自主可控衛星時間同步裝置，采用安全可控元器件和操作系統。最大支持6個10/100/1000Base-T(X) RJ45 電口，AC/DC 雙電源供電。支持雙北斗衛星源，2路RS485接口B碼時源（可選NTP時源）、單模/多模光纖IRIG-B碼和兩路PTP外部時源。支持最多8路擴展插槽，可擴展TTL板、RS485板、RS232板、FIBER板、OC板等接口板，輸出信號支持PTP、NTP/SNTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口報文等時標信號。支持61850規約、Web 多種管理方式以及基于 SNMPv1/v2/v3的網管軟件，適應高EMC性能要求的嚴苛工業環境和高原環境等，該系列產品具備在惡劣工業環境下穩定可靠工作的能力。

規格

端口配置

時間信號輸入

主時鐘：標配：2路北斗，2路NTP/SNTP，可選：2路IRIG-B（光纖），2路PTP

從時鐘：標配：2路NTP/SNTP，2路IRIG-B（光纖），可選：2路PTP

時間信號輸出

最多6路RJ45（NTP/SNTP）；

最多4路10/100Mbps（PTP）（可選100Mbps光纖ST）

TTL：最多可選32路；

RS485：最多可選32路；

RS232：最多可選32路；

光纖接口：最多可選26路；

BAC：最多可選32路；

備注：以上輸出接口均可以根據需要選擇1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號。

技術指標

項目		技術參數
北斗接收機	接收頻率	B1
	接收靈敏度	-144dBm
	跟蹤靈敏度	-158dBm
	冷啟動首次定位時間	＜35秒
	熱啟動首次定位時間	＜1秒
	重捕獲定位時間	＜1秒
	定位精度（RMS）	3m
	測速精度（RMS）	0.1m/s
	1PPS精度（RMS）	＜20ns
	數據更新率	1Hz（可升級）
地面有線	光纖接口	多模波長820nm（可選單模1310nm）
網絡	界面規范	10/100/1000Base-TX自適應、MDI/MDI–X自動極性反轉、IEEE802.3。
網絡	協議	ARP、ICMP、UDP、NTP、SNTP、PTP
串口報文	串口參數	波特率：600bps～115200bps軟件可設置；數據位、校驗位、停止位可設。
	光纖	時間精度：優于1us，信號：TXD。波長820nm、1310nm可選
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485	時間精度：優于1us，信號：TA、TB，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	OC門輸出	時間精度：優于1us，CE間外接電壓VCE：最大300VDC，CE間允許電流I CE：最大200mA
脈沖PPS/PPM/PPH/PPD	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	電平脈寬	10ms～800ms軟件可設置，步長1ms
IRIG-BDC	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
IRIG-BAC	IRIG-BAC 交流調制碼	時間精度：優于3us，輸出阻抗600Ω，13Vpp時可以驅動330Ω以上的純阻性負載，輸出幅度：2～13Vpp連續軟件可調，調制比例：2～8軟件可調，過零時間偏移：-30～30ms軟件可調（用于提高交流調制解碼方的時間解調精度）
DCF77	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	RS232	時間精度：優于3us，信號：TXD、GND
	TTL	時間精度：優于1us，信號：TXD、GND
NTP/SNTP		時間精度500μs，標準的10/100BaseT以太網RJ45接口/100BaseT光纖口
PTP		時間精度300ns，標準的10/100BaseT以太網RJ45接口或波長1310nm多模ST接口，PTP最大可支持4路電/光接口
守時精度		主時鐘標配守時精度100us/小時,可選守時精度1us/h（恒溫晶振）， 1.5us/24h（銣原子鐘）

機械特性

尺寸（W×D×H）	482.6mm×221.3mm×44mm
安裝方式	1U標準機架式掛耳固定

電源參數

輸入電壓	單/雙電源，交、直流通用，高電壓88~370VDC/85~265VAC；

工作環境

工作溫度	-5℃～ +45℃（可選-20℃～ +70℃）
存儲溫度	-40℃～ +85℃
相對濕度	5%-90%無凝結

行業標準

EMS	IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT)Power Port:±4kV；Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM，±4kV/CM；Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.)，1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m
EMI	FCC CFR47 Part 15，EN55032/CISPR22，Class A
標準	GB/T 26866--2022 電力系統的時間同步系統檢測規范； DL/T 1100.1—2018電力系統時間同步系統技術規范； DL/T 1783-2017 IEC 61850工程電能計量應用模型； GB/T 2423.5-2019環境試驗第2部分:試驗方法試驗Ea和導則:沖擊； GB/T 2423.10-2019 環境試驗第2部分：試驗方法試驗Fc: 振動(正弦)；衛星定位導航授時設備單北斗測試技術規范；國家電網公司物資采購標準1104003-0110-00-110kV變電站時間同步裝置通用技術規范；國家電網公司物資采購標準 1104003-0110-01-110kV變電站時間同步裝置專用技術規范； IEEE Std 1588^TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems；
機械	IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>50000h

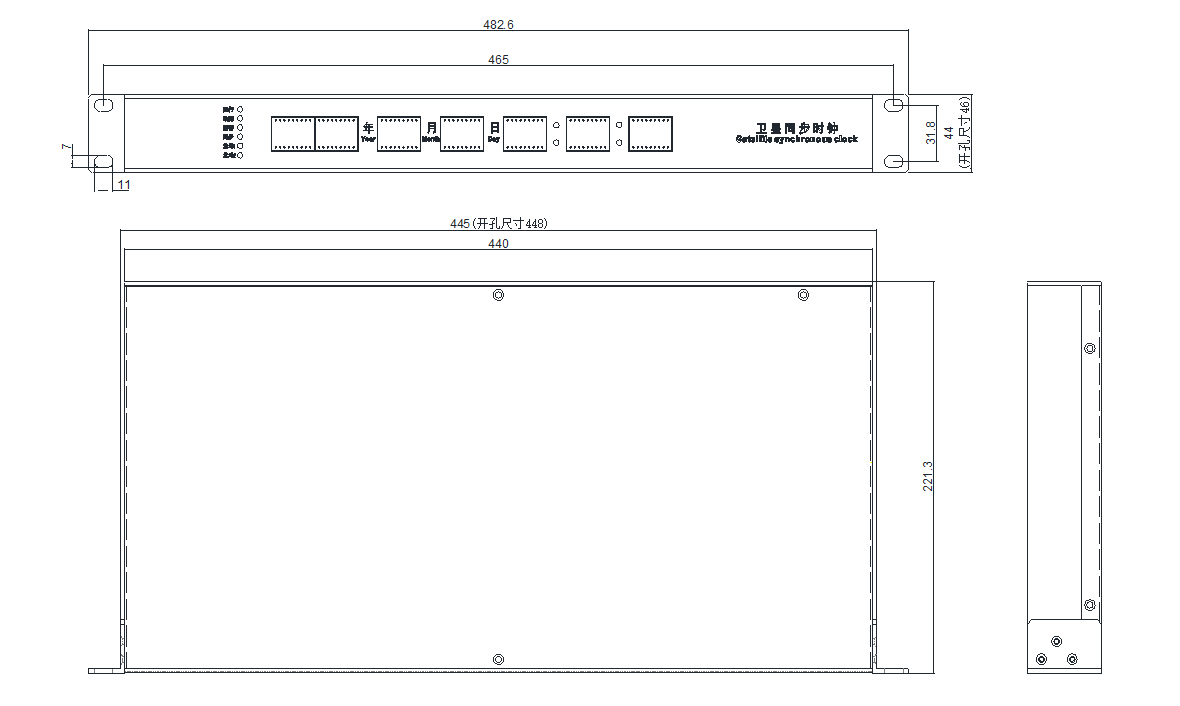

尺寸圖

單位：mm

訂購信息

系列	設備名稱	型號	機箱高度	時鐘源	備注
常規版	主時鐘	ATS1800-A1	1U時鐘	BD	信號輸出最大量 NTP/SNTP：6路RJ45或2路RJ45+4路多模光纖NTP； PTP接口：最大支持4路； TTL：32路；空接點：32路； RS485:32路； RS232:32路；光纖接口：26路； BAC:32路。	以上輸出接口均可以根據需要選擇：1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號
	主時鐘	ATS1800-A2		BD+BD
	從時鐘	ATS1800-AS		IRIG-B
安全可控	主時鐘	ATS1800-B1	1U時鐘	BD
	主時鐘	ATS1800-B2		BD+BD
	主時鐘（銣鐘）	ATS1800-B1R		BD
	主時鐘（銣鐘）	ATS1800-B2R		BD+BD
	從時鐘	ATS1800-BS		IRIG-B
備注：以上選型參考為各種輸出信號在一臺設備中的單一信號最大容量，僅作為參考。具體時鐘配置根據時鐘基本配置按照需要選配
