介紹

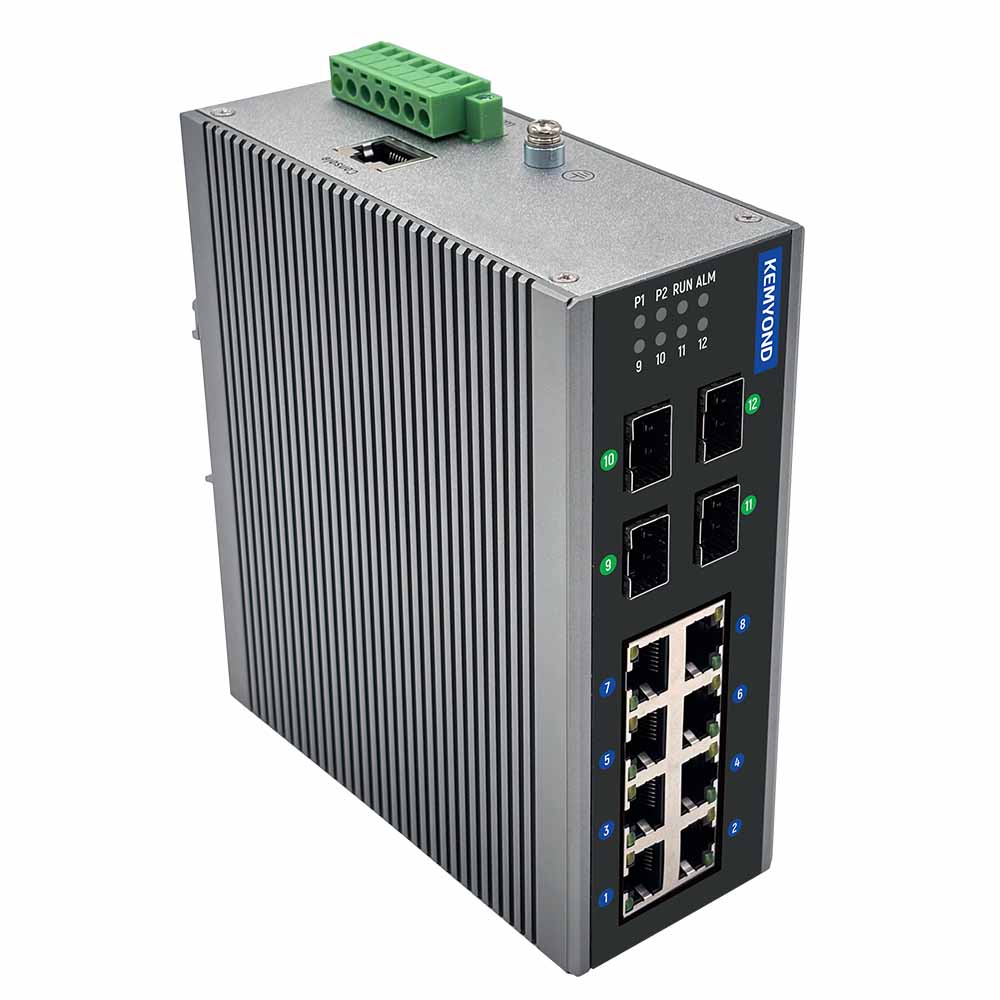

S2100D系列交換機是專為嚴苛工業現場設計的高性能光纖環網交換機，采用高性能的交換芯片和優秀的工業設計，可在所有端口滿負載運行下保持線速轉發，全金屬機身，防護等級IP40。

本系列產品提供靈活的以太網接口組合，適用于電力、新能源、交通以及各類工業自動化系統網絡通信。

接口配置

千兆口	1000Base-X，SFP接口
百兆電口	RJ45接口，10/100Base-T(X)自適應，支持MDI/MDI-X自動極性反轉
百兆光口	100Base-FX，單/多模、SC/ST/FC接口可選
告警接口	失電告警繼電器節點輸出，容量5A(NO)、3A(NC)/250VAC，0.5A/110VDC

交換特性

交換模式	存儲轉發
包轉發率	7.2Mpps
交換容量	11.8Gbp
交換時延	＜10μs
MAC地址數	8K
VLAN數	4K

以太網軟件特性

基礎特性

基于端口、協議、MAC的VLAN功能（802.1q）
支持STP/RSTP/MSTP（802.1d/w/s）網絡冗余功能
支持LLDP功能
支持端口聚合功能（802.3ad）
絕對優先級、相對優先級：支持QoS（802.1p）
廣播/組播/單播風暴抑制功能
支持組播過濾，動態IP映射（IGMP Snooping）多播過濾功能
支持靜態組播設置
支持基于IP、VLAN、MAC和Ethertype的ACL
可設置基于端口的帶寬和速率控制，支持802.3X

支持NTP Client功能

支持 EEE 功能（802.3az）

管理

支持Web、CLI命令行、SNMP等網絡管理方式
網絡管理協議（SNMPv1/v2/v3）
支持國網和public標準的Trap和MIB
可設置單端口、多端口鏡像
支持系統日志和上報

安全

支持IP+端口+MAC地址綁定
密碼管理：支持用戶密碼保護等訪問安全，SSL

機械特性

機箱外殼	高強度鋼制機箱表面散熱，無風扇設計
防護等級	IP40
尺寸（W×D×H）	55.5mm×127.5mm×144.5mm
重量	<2Kg
安裝方式	標準DIN導軌式安裝

電源參數

輸入電壓	交、直流通用（90~300VDC,90~264VAC），±24 VDC、 ±48 VDC可選配
接入端子	5芯插拔式接線端子，單/冗余輸入
保護	反接保護、過載保護

工作環境

工作溫度	-40℃- +85℃
保存溫度	-40℃- +85℃
相對濕度	5%-95%無凝結

行業標準

EMC

IEC61000-4-2(靜電放電)：±8kV接觸放電、±15kV空氣放電

IEC61000-4-3(電磁場) 10V/m(80MHz～2GHz)

IEC61000-4-4(快速瞬變) 電源線：±4kV；數據線：±2kV

IEC61000-4-5(浪涌) 電源線:±2kV/(差模),±4kV/(共模)；數據線：±2kV

IEC61000-4-6(傳導) 3V(10kHz～150kHz)；10V(150kHz～80MHz)

IEC61000-4-8(工頻磁場) 100A/m連續，1000A/m 1s～3s

IEC61000-4-9(脈沖磁場) 1000A/m(峰值)

IEC61000-4-10(阻尼振蕩) 100A/m

IEC61000-4-12(振蕩波) 共模2.5kV，差模1kV

IEC61000-4-16(共模傳導) 30V連續，300V 1s

EMI

FCC CFR47 Part 15，EN55022/CISPR22，Class A

機械

IEC60068-2-6(振動)
IEC60068-2-27(沖擊)
IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>350000h

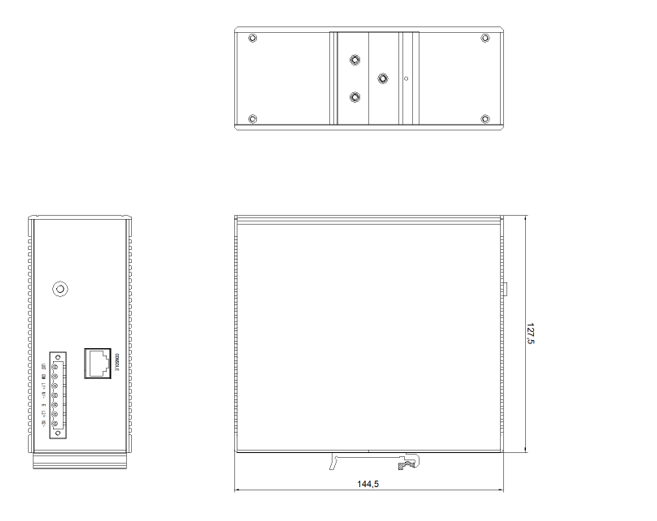

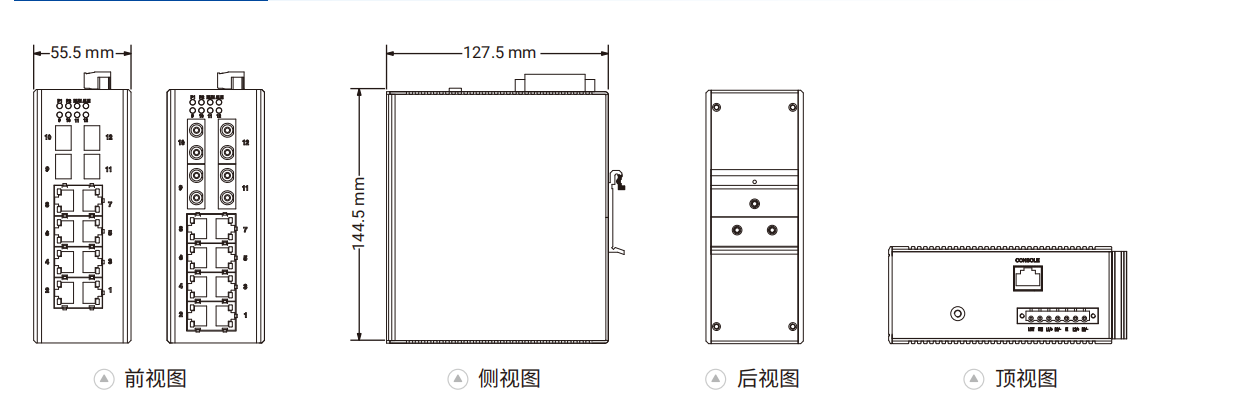

尺寸圖
單位：mm

型號	千兆光口	千兆電口	百兆光口	百兆電口	電源
S2100D-T4	-	-	-	4	標配：交、直流通用（90~300VDC,90~264VAC）選配：±24 VDC、 ±48 VDC
S2100D-T8	-	-	-	8
S2100D-F1T4	-	-	1	4
S2100D-F2T4	-	-	2	4
S2100D-F2T8	-	-	2	8
S2100D-F4T4	-	-	4	4
S2100D-F4T8	-	-	4	8
S2100D-G2-T4	2	-	-	4
S2100D-G2-T8	2	-	-	8
S2100D-G4-T8	4	-	-	8
S2100D-G2-GT2-T4	2	2	-	4
S2100D-G2-GT2-T8	2	2	-	8
