介紹

S7100D系列工業交換機是我司自主研發的最新一代接入級可網管全千兆導軌式工業交換機，該系列產品采用高性能的工業級別芯片和定制化的工業設計，可在所有端口滿負載運行下保持線速轉發，全金屬外殼設計，防護等級IP40。

具備靈活的光電接口搭配型號，能夠組建全千兆的冗余環網，滿足日益發展的設備通信需求，適用于電力、新能源、交通以及各類工業自動化系統網絡通信。

接口配置

千兆SFP口	1000Base-X，10/100/1000Base-T(X) SFP接口
千兆電口	RJ45接口，10/100Base-T(X)自適應
告警接口	失電告警繼電器節點輸出，容量5A(NO)、3A(NC)/250VAC，0.5A/110VDC
Console口	RS232，RJ45

交換特性

交換模式	存儲轉發
包轉發率	18Mpps
交換容量	24Gbps
交換時延	＜10μs
MAC地址數	8K
VLAN數	4K

以太網軟件特性

基礎特性	基于端口、協議、MAC的VLAN功能（802.1q）支持STP/RSTP/MSTP（802.1d/w/s）/ERPS網絡冗余功能支持LLDP功能支持端口聚合功能（802.3ad）絕對優先級、相對優先級：支持QoS（802.1p）廣播/組播/單播風暴抑制功能支持組播過濾，動態IP映射（IGMP Snooping）多播過濾功能支持靜態組播設置支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL 可設置基于端口的帶寬和速率控制，支持802.3X 支持NTP Client功能
管理	支持Web、CLI命令行、SNMP等網絡管理方式網絡管理協議（SNMPv1/v2/v3）支持國網標準的Trap和MIB 可設置單端口、多端口鏡像支持系統日志和上報
安全	支持IP+端口+MAC地址綁定密碼管理：支持用戶密碼保護等訪問安全

機械特性

機箱外殼	高強度鋁制機箱表面散熱，無風扇設計
防護等級	IP40
尺寸（W×D×H）	55.5mm×127.5mm×144.5mm
重量	2Kg
安裝方式	標準DIN導軌式安裝

電源參數

輸入電壓	交、直流通用（90~300VDC,90~264VAC），±24 VDC、 ±48 VDC可選配
接入端子	插拔式接線端子
保護	反接保護、過載保護

工作環境

工作溫度	-40℃- +85℃
保存溫度	-40℃- +85℃
相對濕度	5%-95%無凝結

行業標準

EMC	IEC61000-4-2(靜電放電)：±8kV接觸放電、±15kV空氣放電 IEC61000-4-3(電磁場) 10V/m(80MHz～2GHz) IEC61000-4-4(快速瞬變) 電源線：±4kV；數據線：±2kV IEC61000-4-5(浪涌) 電源線:±2kV/(差模)±4kV/(共模)；數據線：±2kV IEC61000-4-6(傳導) 3V(10kHz～150kHz)；10V(150kHz～80MHz) IEC61000-4-8(工頻磁場) 100A/m連續，1000A/m 1s～3s IEC61000-4-9(脈沖磁場) 1000A/m(峰值) IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 共模2.5kV，差模1kV IEC61000-4-16(共模傳導) 30V連續，300V 1s
EMI	FCC CFR47 Part 15，EN55022/CISPR22，Class A
機械	IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>350000h

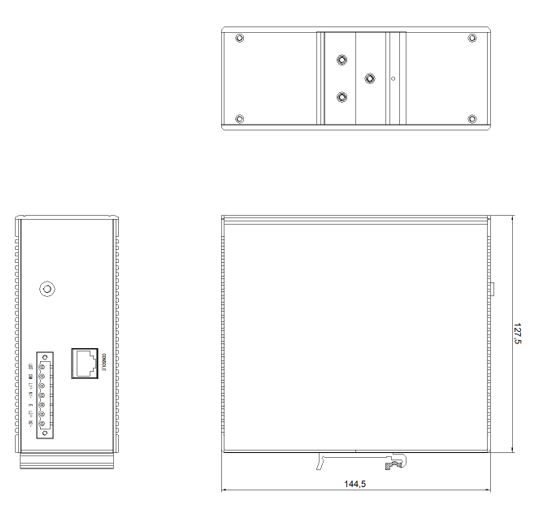

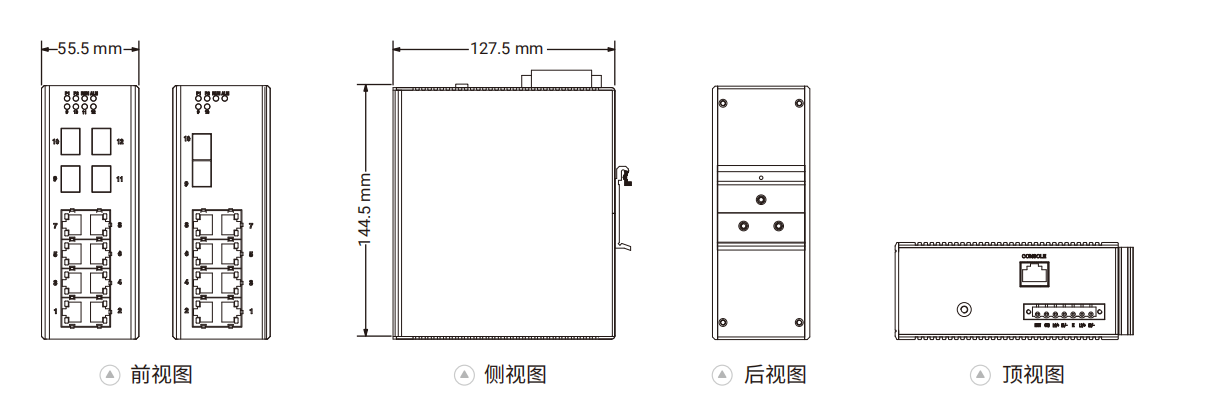

尺寸圖
單位：mm

型號	千兆SFP口（光電可選）	千兆電口	電源
S7100D-GT8	-	8	標配：交、直流通用（90~300VDC,90~264VAC）選配：±24 VDC、 ±48 VDC
S7100D-G2-GT4	2	4
S7100D-G2-GT8	2	8
S7100D-G4-GT4	4	4
S7100D-G4-GT8	4	8
