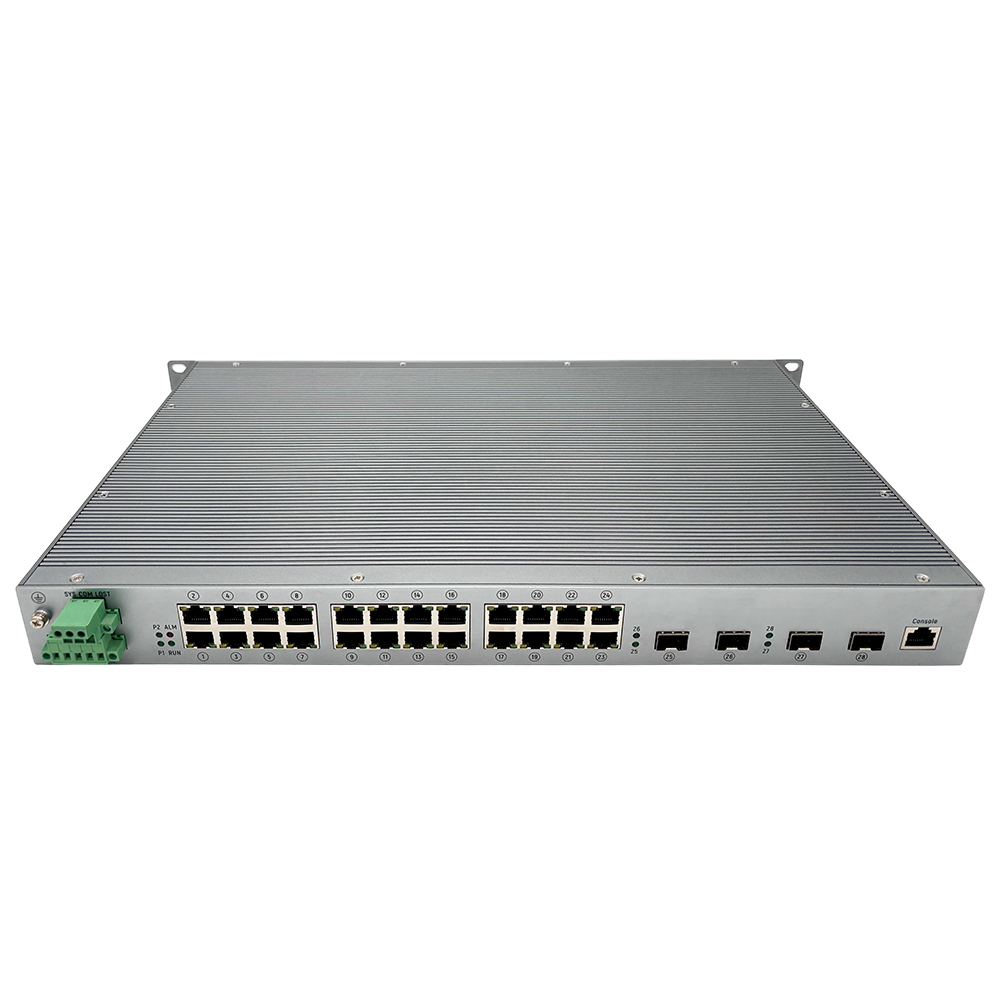

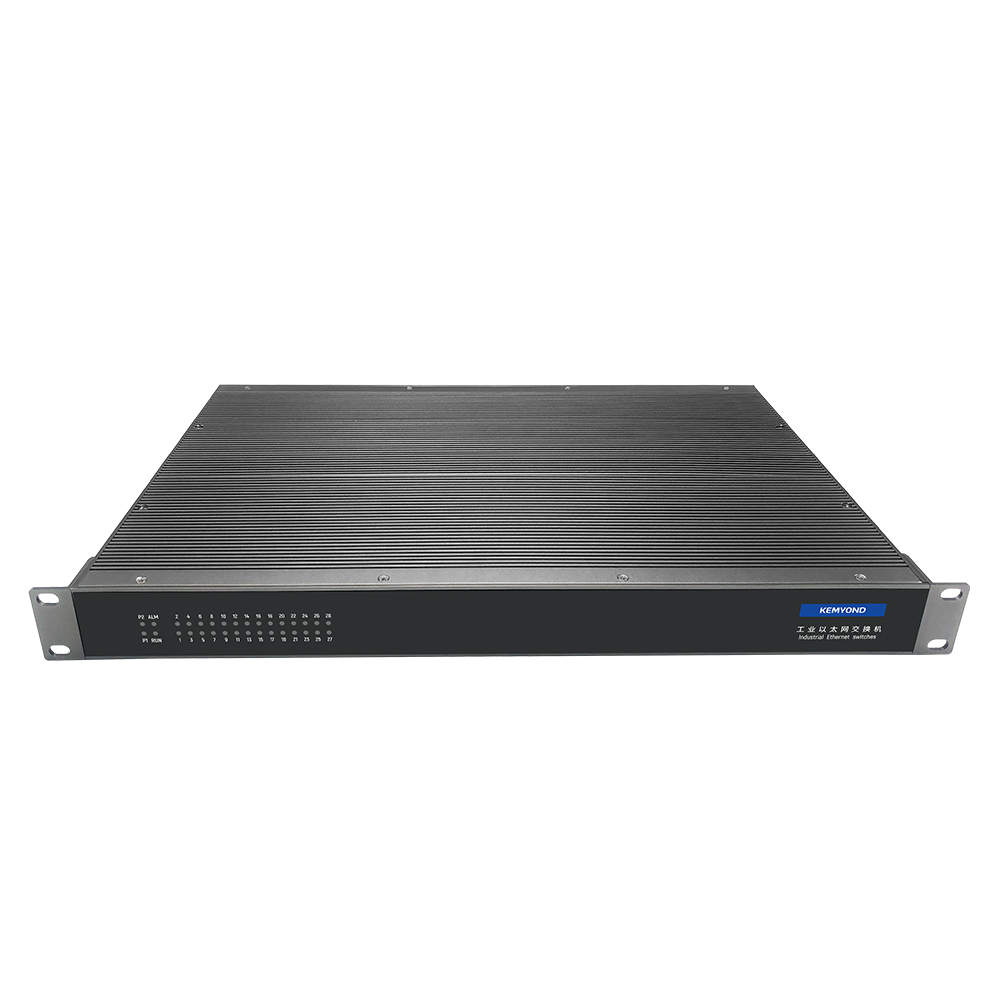

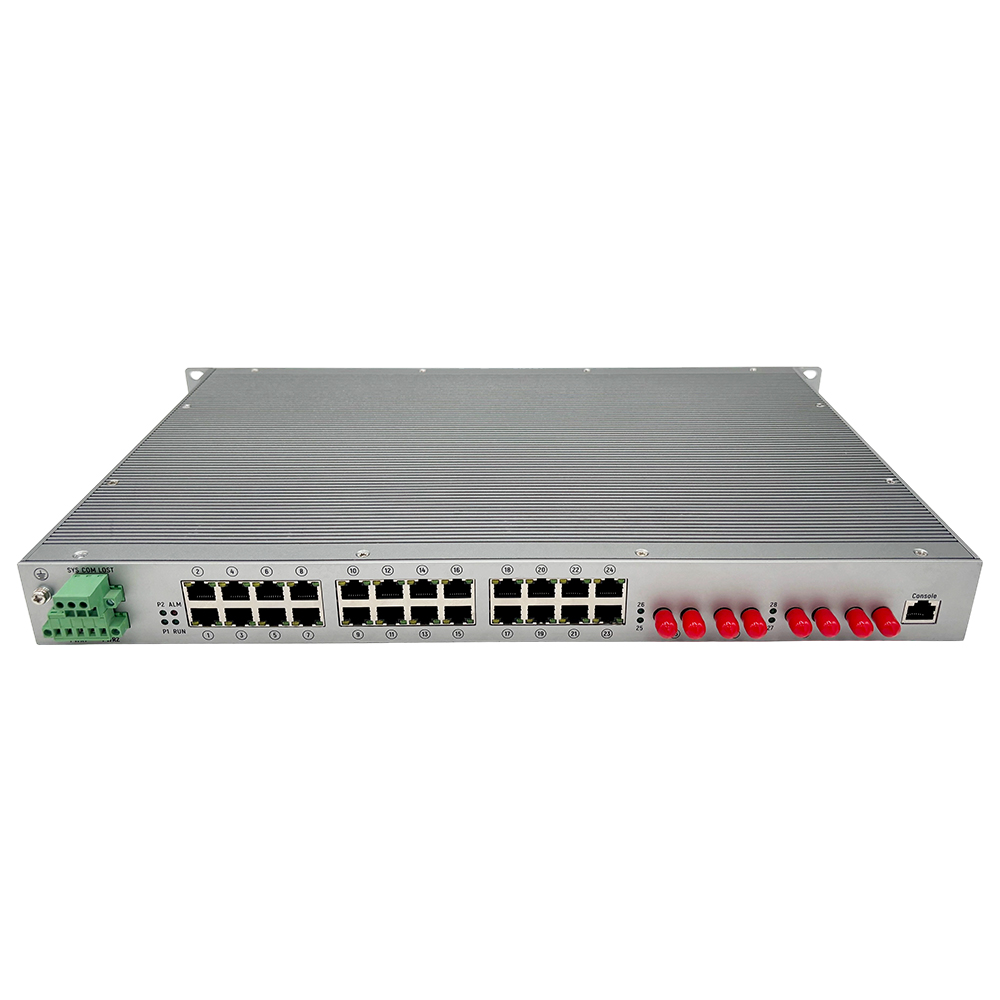

介紹

S2100系列交換機采用高性能的工業級別芯片和優秀的工業設計，可在所有端口滿負載運行下保持線速轉發。

本系列設備可提供靈活的光電以太網接口組合，采用全金屬外殼設計，防護等級IP40，支持前面板安裝和后面板安裝，適用于電力、新能源、交通以及各類工業自動化系統網絡通信。

接口配置

千兆口	1000Base-X，SFP接口
百兆電口	RJ45接口，10/100Base-T(X)自適應，支持MDI/MDI-X自動極性反轉
百兆光口	100Base-FX，單/多模、SC/ST接口可選
告警接口	失電告警繼電器節點輸出，容量5A(NO)、3A(NC)/250VAC，0.5A/110VDC
管理口	帶外管理口，RJ45-RS232，波特率115200

交換特性

交換模式	存儲轉發
包轉發率	9.6Mpps
交換時延	＜10μs
MAC地址數	8K
VLAN數	4K

以太網軟件特性

基礎特性	基于端口、協議、MAC的VLAN功能（802.1q）支持STP/RSTP/MSTP（802.1d/w/s）網絡冗余功能支持LLDP功能支持端口聚合功能（802.3ad）絕對優先級、相對優先級：支持QoS（802.1p）廣播/組播/單播風暴抑制功能支持組播過濾，動態IP映射（IGMP Snooping）多播過濾功能支持靜態組播設置支持基于IP、VLAN、MAC和Ethertype的ACL 可設置基于端口的帶寬和速率控制，支持802.3X 支持NTP Client功能
管理	支持Web、CLI命令行、SNMP等網絡管理方式網絡管理協議（SNMPv1/v2/v3）支持國網和public標準的Trap和MIB 可設置單端口、多端口鏡像支持系統日志和上報
安全	支持IP+端口+MAC地址綁定密碼管理：支持用戶密碼保護等訪問安全，SSL

機械特性

機箱外殼	高強度鋼制機箱表面散熱，無風扇設計
防護等級	IP40
尺寸（W×D×H）	440mm×320.5mm×44mm
重量	<5Kg
安裝方式	1U標準19英寸機架式掛耳固定

電源參數

輸入電壓	交、直流通用（88~370VDC,85~265VAC），±24 VDC、 ±48 VDC可選配
接入端子	5芯5.08mm間距插拔式接線端子，單/雙電源輸入
保護	反接保護、過載保護

工作環境

工作溫度	-40℃- +85℃
保存溫度	-40℃- +85℃
相對濕度	5%-95%無凝結

行業標準

EMC

IEC61000-4-2(靜電放電)：±8kV接觸放電、±15kV空氣放電

IEC61000-4-3(電磁場) 10V/m(80MHz～2GHz)

IEC61000-4-4(快速瞬變) 電源線：±4kV；數據線：±2kV

IEC61000-4-5(浪涌) 電源線:±2kV/(差模),±4kV/(共模)；數據線：±2kV

IEC61000-4-6(傳導) 3V(10kHz～150kHz)；10V(150kHz～80MHz)

IEC61000-4-8(工頻磁場) 100A/m連續，1000A/m 1s～3s

IEC61000-4-9(脈沖磁場) 1000A/m(峰值)

IEC61000-4-10(阻尼振蕩) 100A/m

IEC61000-4-12(振蕩波) 共模2.5kV，差模1kV

IEC61000-4-16(共模傳導) 30V連續，300V 1s

EMI

FCC CFR47 Part 15，EN55022/CISPR22，Class A

機械

IEC60068-2-6(振動)
IEC60068-2-27(沖擊)
IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>350000h

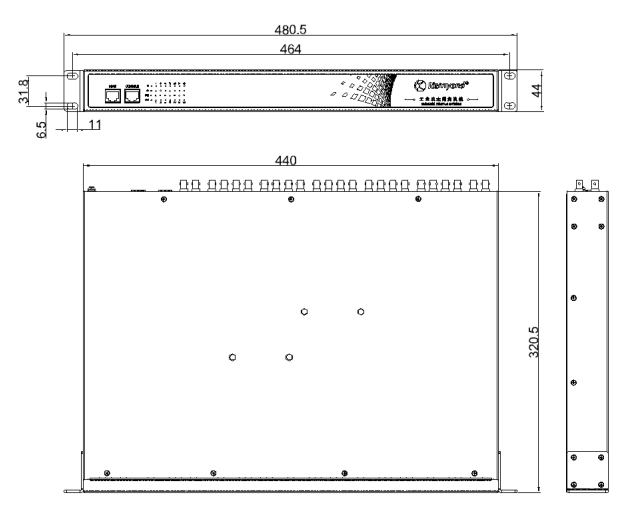

尺寸圖
單位：mm

型號	千兆SFP口	百兆光口	百兆電口	電源
S2100-T16	-	-	16	標配：交、直流通用（88~370VDC,85~265VAC）選配：±24 VDC、 ±48 VDC
S2100-F2T16	-	2	16
S2100-T24	-	-	24
S2100-F2T24	-	2	24
S2100-F4T8	-	4	8
S2100-F4T20	-	4	20
S2100-F4T24	-	4	24
S2100-F8T8	-	8	8
S2100-F8T16	-	8	16
S2100-F16T8	-	16	8
S2100-F20	-	20	-
S2100-F24	-	24	-
S2100-G2-T16	2	-	16
S2100-G2-T24	2	-	24
S2100-G2-F4T8	2	4	8
S2100-G2-F8T8	2	8	8
S2100-G2-F8T16	2	8	16
S2100-G2-F16T8	2	16	8
S2100-G2-F20	2	20	-
S2100-G2-F24	2	24	-
S2100-G4-T16	4	-	16
S2100-G4-T24	4	-	24
S2100-G4-F4T8	4	4	8
S2100-G4-F8T8	4	8	8
S2100-G4-F8T16	4	8	16
S2100-G4-F16T8	4	16	8
S2100-G4-F20	4	20	-
S2100-G4-F24	4	24	-

工業交換機 S2100 V2.0.pdf

S2100系列標準網管型機架式工業交換機

標準網管型機架式工業交換機
