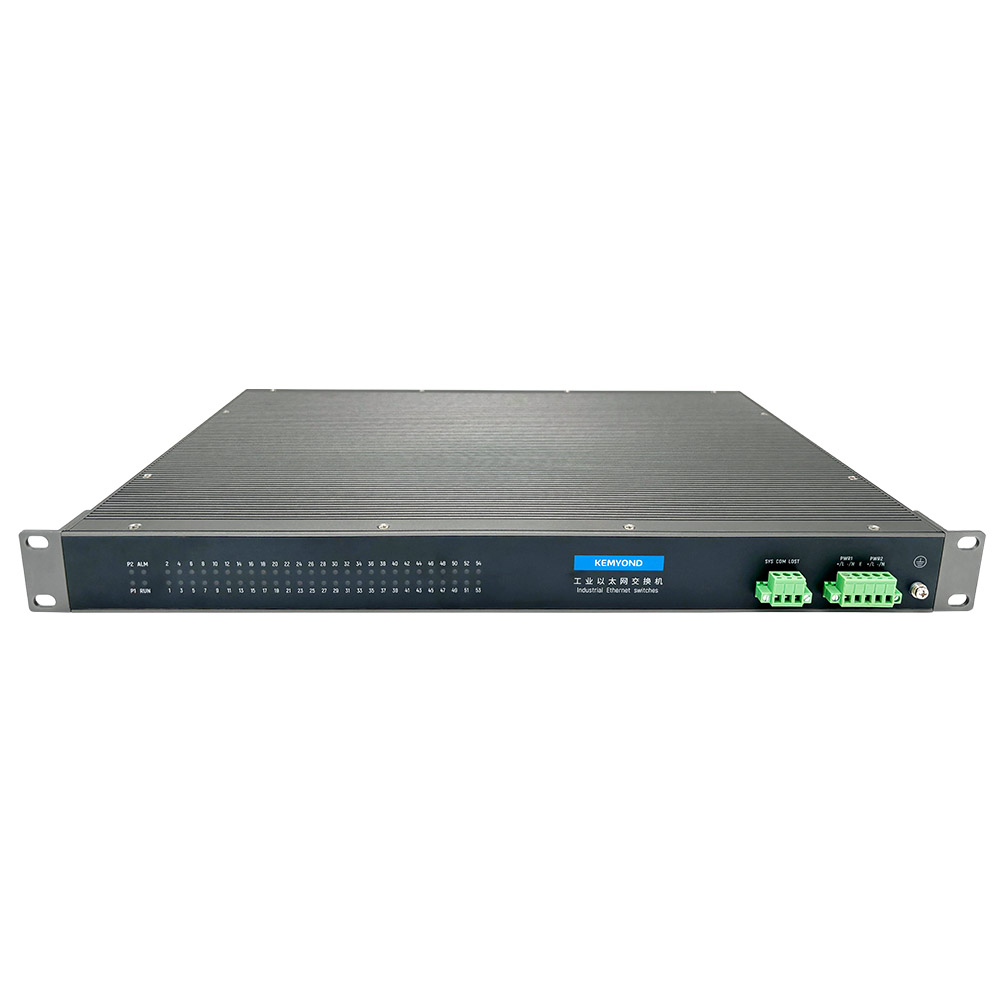

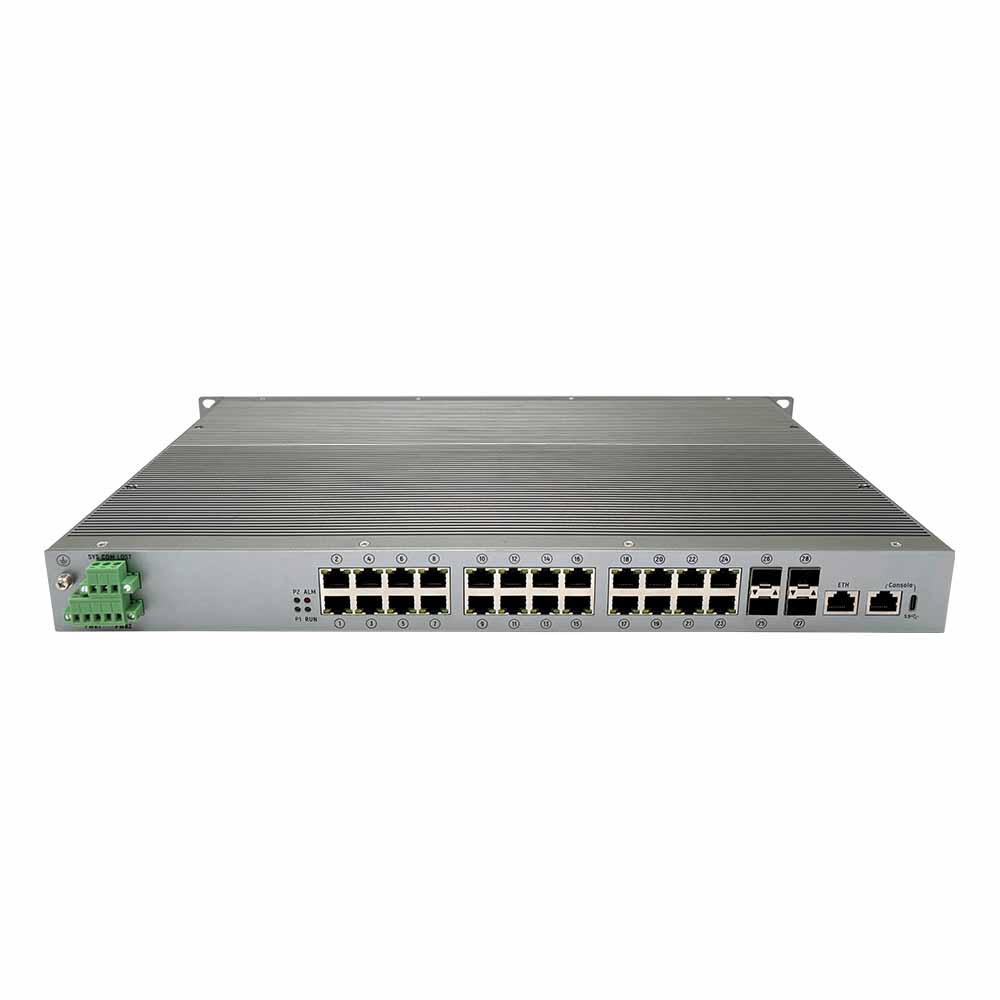

介紹

S8500系列是寬域自主研發的新一代萬兆機架式三層工業交換機，提供萬兆的上聯接口，可提供更高的數據傳輸速率，滿足日益發展的設備通信需求。本系列交換機采用高性能的工業級別芯片和優秀的工業設計，可在所有端口滿負載運行下保持線速轉發，產品能滿足高低溫、過電壓、漏電及高壓沖擊等各種要求，可保證數據在嚴苛環境下可靠傳輸。本系列設備可提供靈活的光電以太網接口組合，采用全金屬外殼設計，防護等級IP40，支持前面板安裝和后面板安裝。S8500適用于石油化工、油氣管線、電廠監控系統、工業控制系統等。

接口配置

萬兆光口	10GBase-X，SFP+接口
千兆光口	1000Base-X，SFP接口
千兆電口	RJ45接口，10/100/1000Base-T(X)自適應，支持MDI/MDI-X自動極性反轉
Console口	RS232-RJ45/Type-C（僅28口機型）
ETH接口	RJ45帶外管理接口（僅28口機型）
USB接口	1個USB2.0（僅54口機型）
告警端口	失電告警繼電器接點輸出

交換特性

背板帶寬	128Gbps（28口機型） 216Gbps（54口機型）
交換模式	存儲轉發
交換時延	＜10μs
MAC地址數	16K（28口機型） 32K（54口機型）
VLAN數	4K
包緩沖區	16M

以太網軟件特性

交換功能	支持VLAN 支持端口聚合支持端口流控支持端口限速支持廣播風暴抑制支持靜態、動態MAC 表項 支持巨型幀
三層功能	支持靜態路由支持RIPV1、RIPV2 支持OSPF 支持VRRP 支持NQA
網絡冗余	支持STP/RSTP/MSTP 支持ERPS
組播功能	支持IGMP Snooping v1,v2,v3 支持靜態組播
服務質量管理	支持QoS 支持SP/WRR/WFQ
安全	支持用戶分級管理支持SSH 支持HTTPS 支持端口隔離支持ACL
管理與維護	支持Console,Telnet,WEB管理方式支持SNMPv1/v2c/v3,可通過網管系統集中管理支持TFTP軟件升級及配置文件導入/導出支持基于電網的網安對接支持端口鏡像支持LLDP 支持Syslog系統日志支持光模塊DDM 支持掉電告警功能支持電壓采集支持溫度采集
時鐘管理	支持NTP

機械特性

機箱外殼	金屬機身，無風扇，機殼散熱
防護等級	IP40
尺寸（W×D×H）	440mm×280mm×44mm（28口機型） 440mm×315mm×44mm（54口機型）
重量	＜5kg
安裝方式	機架式

電源參數

輸入電壓	雙電源，交流220V±20%、直流220V±20%或110V±20% 選配：直流±24V（±20%）或直流±48V（±20%）可選
功耗	＜50W
接入端子	5芯插拔式接線端子
保護	過流保護、過壓保護、反接保護

工作環境

工作溫度

-40℃～+70℃（28口機型）

-40℃～+70℃（54口機型）

保存溫度

-40℃～+85℃

相對濕度

5%～95%，無凝露

行業標準

電磁敏感度

GB/T 17626.2 (靜電放電) 8kV接觸放電、15kV空氣放電

GB/T 17626.3 (電磁場) 10V/m

GB/T 17626.4 (快速瞬變) 電源及接地端口：4kV；信號及控制端口：2kV

GB/T 17626.5 (浪涌) 線-線2kV，線-地4kV

GB/T 17626.6 (傳導) 10V(150kHz～80MHz)

GB/T 17626.8 (工頻磁場) 100A/m連續，1000A/m 1s～3s

GB/T 17626.9 (脈沖磁場) 1000A/m(峰值)

GB/T 17626.10 (阻尼振蕩磁場) 10A/m

GB/T 17626.18 (阻尼振蕩波)慢速：共模2.5kV，差模1kV；快速：共模2kV

GB/T 17626.16 (共模傳導騷擾) 10V連續干擾，100V短時間干擾

無線電騷擾限值

GB 9254 Class A（輻射騷擾限值＜1GHz）

機械

GB/T 15153.2 (振動)

GB/T 15153.2 (沖擊)

GB/T 15153.2 (自由跌落)

質量保障

保修期限	5年
MTBF	>500000h

尺寸圖

單位：mm

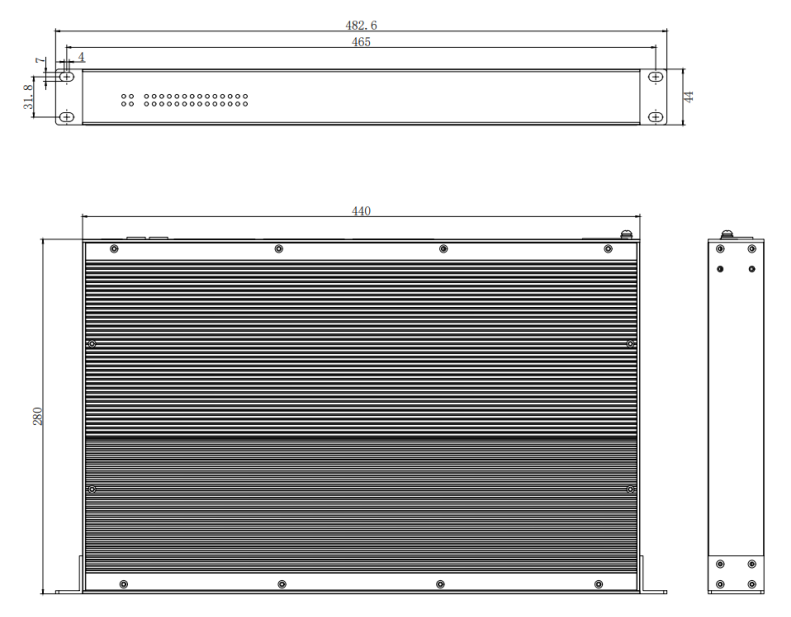

28口機型

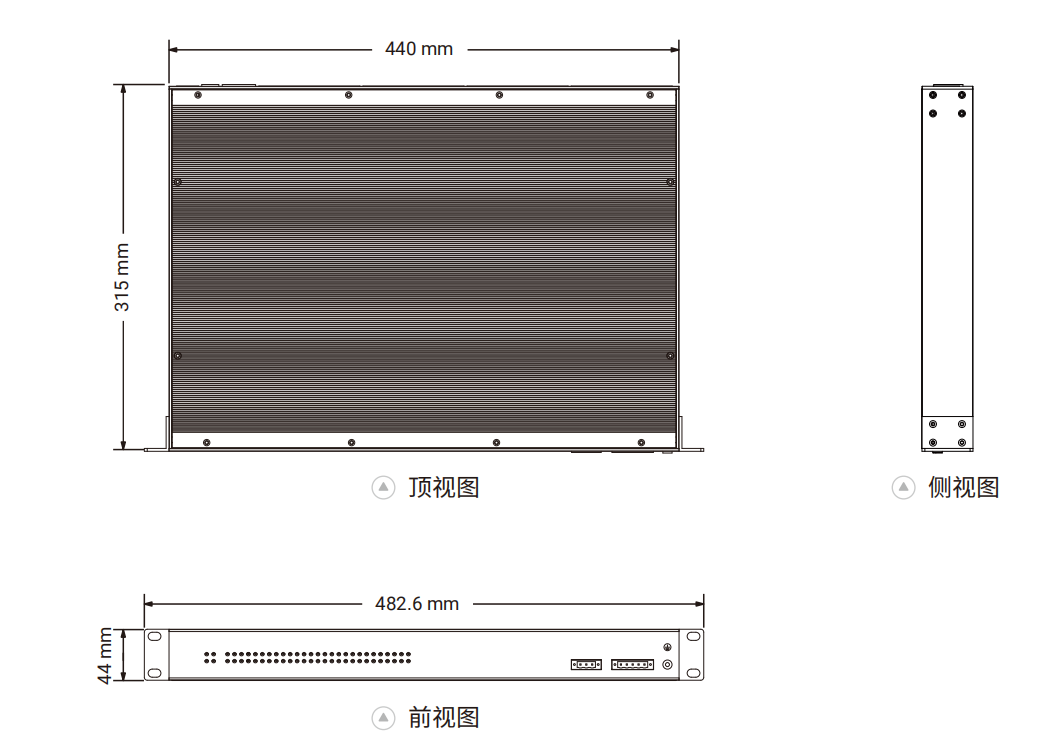

54口機型

型號	萬兆光口	千兆光口	千兆電口	備注	電源
S8500-X4-GT24	4	-	24	28口	交流220V±20%、直流220V±20%或110V±20% 選配：直流±24V（±20%）或直流±48V（±20%）可選
S8500-X4-G8-GT16	4	8	16
S8500-X4-G16-GT8	4	16	8
S8500-X4-G24	4	24	-
S8500-X6-G24-GT24	6	24	24	54口
S8500-X6-GT48	6	-	48
S8500-X6-G48	6	48	-
