介紹

ATS3100高精度、高可靠性的時間同步設備，標配恒溫晶振，守時精度優于1μs/h，可選銣原子鐘（銣原子頻標：1.2ns/分鐘、1.728μs/天）。ATS3100具備豐富的時頻輸出接口，提供最大196路電信號輸出，最大142路光信號輸出，可擴展TTL板、RS485板、RS232板、FIBER板、OC板等接口板，輸出信號支持PTP、NTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口報文等時標信號。支持WEB、SNMP管理。該產品采用工業級設計，傳輸誤差小，系統穩定，可廣泛應用于電力、軌交、醫院等行業。

規格

端口配置

時間信號輸入

主時鐘：1路北斗，1路GPS，2路IRIG-B碼（RS485）/2路NTP，2路IRIG-B（光纖）；可選：2路PTP。

從時鐘：標配： 2路IRIG-B碼（RS485）/2路NTP，2路IRIG-B（光纖）；可選：2路PTP。

時間信號輸出

NTP/SNTP：58路；

PTP：56路

TTL：最多可選196路；

RS485：最多可選196路；

RS232：最多可選196路；

OC：最多可選196路；

光纖接口：最多可選142路；

BAC：最多可選168路；

備注：以上輸出接口均可以根據需要選擇PPS、PPM、PPH、PPD、IRIG-B碼、串口報文、DCF77等信號

技術指標

項目		技術參數
GPS接收機	靈敏度	冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-160dBm
	定位精度	3米
	冷啟動TTFF	＜32秒
	熱啟動TTFF	＜1秒
	重捕獲TTFF	＜1秒
	授時精度	＜20ns
北斗接收機	靈敏度	冷啟動捕獲靈敏度：-148dBm 跟蹤靈敏度：-160dBm
	定位精度	5米
	冷啟動TTFF	＜32秒
	熱啟動TTFF	＜1秒
	重捕獲TTFF	＜1秒
	授時精度	＜20ns
地面有線	光纖接口	多模波長820nm（可選單模1310nm）
網絡	界面規范	10Base-T/100Base-TX自適應、MDI/MDI–X自動極性反轉、IEEE802.3
網絡	協議	ARP、ICMP、UDP、NTP、SNTP、PTP
信息上送	裝置自檢信息	裝置的自檢信息通過DL/T860（61850-MMS）、IEC104規約上送至上級管理端
串口報文	串口參數	波特率：600bps～115200bps軟件可設置；數據位、校驗位、停止位可設
	光纖	時間精度：優于1us，波長820nm、1310nm可選
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485	時間精度：優于1us，信號：TA、TB，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	OC門輸出	時間精度：優于1us，CE間外接電壓VCE：最大300VDC CE間允許電流I_CE：最大200mA
脈沖 PPS/PPM/PPH/PPD	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
	電平脈寬	10ms～800ms軟件可設置，步長1ms
IRIG-BDC	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，優于1us。CE間允許電流I CE：最大200mA
	RS232	時間精度：優于3us，信號：TXD、GND
	RS485總線	時間精度：優于1us，每路最多可以驅動128個負載
	TTL	時間精度：優于1us，信號：TXD、GND
IRIG-BAC	IRIG-BAC 交流調制碼	時間精度：優于3us，輸出阻抗600Ω，13Vpp時可以驅動330Ω以上的純阻性負載，輸出幅度：2～13Vpp連續軟件可調，調制比例：2～8軟件可調，過零時間偏移：-30～30ms軟件可調（用于提高交流調制解碼方的時間解調精度）
DCF77	光纖	時間精度：優于1us，波長820nm、1310nm可選
	OC門	時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA
	RS485	時間精度：優于1us，每路最多可以驅動128個負載
	RS232	時間精度：優于3us，信號：TXD、GND
	TTL	時間精度：優于1us，信號：TXD、GND
NTP/SNTP		時間精度500μs，標準的10/100BaseT以太網RJ45接口/100BaseT光纖口
PTP（IEEE 1588）		時間精度300ns，標準的10/100BaseT以太網RJ45接口或波長1310nm多模ST接口
守時精度		主時鐘標配守時精度1us/小時

機械特性

尺寸（W×D×H）	483mm×285mm×177mm
安裝方式	4U標準機架式掛耳固定

電源參數

輸入電壓	雙電源，交、直流通用，高電壓88~370VDC/85~264VAC；

工作環境

工作溫度	-5℃～+45℃（可選-20℃～+70℃）
儲存溫度	-40℃～+85℃
相對濕度	5%-95%無凝結

行業標準

EMS	IEC 61000-4-2:2001 靜電放電抗擾度空氣放電：±15kV；接觸放電：±8kV IEC 61000-4-3:2010 射頻電磁場輻射抗擾度 10V/m；80MHz~1GHz；調制：80%AM IEC 61000-4-4:2004 電快速瞬變脈沖群抗擾度 ±4kV，2.5kHz（電源、報警輸出）；±2kV，5kHz（通信） IEC 61000-4-5:2005 浪涌（沖擊）抗擾度共模±4kV，差模±2kV IEC 61000-4-8:2001 工頻磁場抗擾度穩定磁場：30A/m；短時磁場（3s）300A/m IEC 61000-4-9:2001 脈沖磁場抗擾度磁場強度：300A/m IEC 61000-4-10:2001 阻尼振蕩磁場抗擾度磁場強度：30A/m IEC 61000-4-18:2011 阻尼振蕩波抗擾度共模±2.5kV，差模±1kV；1MHz，100kHz
EMI	FCC CFR47 Part 15，EN55022/CISPR22，Class A
標準	國家電網公司變電站時間同步裝置（標準化）（四規范四統一）測式規范； GB/T 26866-2022 電力系統的時間同步系統檢測規范； DL/T 1100.1—2018電力系統時間同步系統技術規范； DL/T 1783-2017 IEC 61850工程電能計量應用模型； GB/T 2423.5-2019環境試驗第2部分:試驗方法試驗Ea和導則:沖擊； GB/T 2423.10-2019 環境試驗第2部分：試驗方法試驗Fc: 振動(正弦)；國家電網公司物資采購標準1104003-0110-00-110kV變電站時間同步裝置通用技術規范；國家電網公司物資采購標準 1104003-0110-01-110kV變電站時間同步裝置專用技術規范； IEEE Std 1588^TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems；
機械	IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落)

質量保障

保修期限	5年
MTBF	>100000h

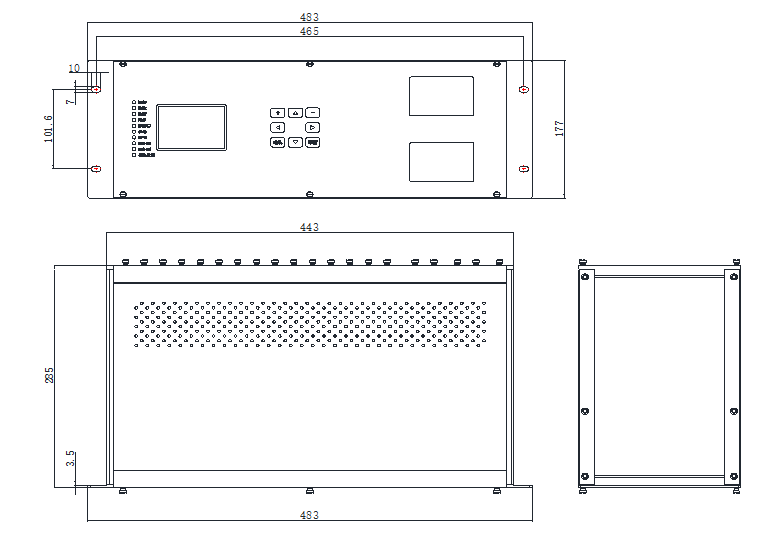

尺寸圖

單位：mm

訂購信息

設備名稱	型號	機箱高度	時鐘源	備注
主時鐘	ATS3100-G	4U時鐘	GPS+IRIG-B碼	信號輸出最大量 NTP/SNTP：58路； PTP接口：56路； TTL：196路；空接點：196路； RS485:196路； RS232:196路；光纖接口：142路； BAC：168路； 61850/104:2路；	以上輸出接口均可以根據需要選擇：1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號
主時鐘	ATS3100-B		BD+IRIG-B碼
主時鐘	ATS3100-BB		BD+BD+IRIG-B碼
主時鐘	ATS3100-GB		BD+GPS+IRIG-B碼
主時鐘（銣鐘）	ATS3100-R		BD+GPS+IRIG-B碼
從時鐘	ATS3200		IRIG-B碼
前出線主時鐘	ATS3100-G-F		GPS+IRIG-B碼
前出線主時鐘	ATS3100-B-F		BD-IRIG-B碼
前出線主時鐘	ATS3100-BB-F		BD+BD+IRIG-B碼
前出線主時鐘	ATS3100-GB-F		BD+GPS+IRIG-B碼
前出線主時鐘（銣鐘）	ATS3100-R-F		BD+GPS+IRIG-B碼
前出線從時鐘	ATS3200-F		IRIG-B碼
備注：以上選型參考為各種輸出信號在一臺設備中的單一信號最大容量，僅作為參考。具體時鐘配置根據時鐘基本配置按照需要選配

插板配置

插板類型	設備容量	用途	輸入接口	輸出接口	輸入/輸出信號
電源插件板	標配2片	電源輸入	外部電源輸入、頻率測量接口	裝置掉電告警	輸入：頻率測量輸入（選配）輸出：每塊插板1路裝置掉電告警
CPU板	標配1片	CPU板	2路NTP信號輸入	2路光纖，2路網口，2路告警	輸出：IRIG-B光纖（多模ST）、NTP/SNTP信號、UDP對時報文、2路硬接點告警，管理軟件接口
GPS/BD板	標配1片	時鐘源輸入	2路衛星信號 2路IRIG-B光纖信號 2路IRIG-B RS485信號	無	輸入：GPS/BD衛星信號，2路IRIG-B光纖信號（單模/多模可選），2路IRIG-B RS485信號
PTP板	選配最多14片	PTP信號輸入或PTP/NTP輸出	2路PTP	4路PTP/NTP/SNTP	可選2路PTP輸入，一臺設備最多2路可作為PTP輸入
NTP板	選配最多14片	NTP輸出	無	4路NTP	NTP/SNTP,可選4電口，2光+2電
CPB板	選配最多1片	協議輸出	無	2路網口	輸出：61850和104協議
RS232板	選配最多14片	時標信號輸出	無	14路RS232口	輸出：PPS、PPM、PPH、串口報文①、串口報文②、IRIG-B（DC）、DCF77。（其中串口報文①及串口報文②的報文格式可分別設置）每路信號輸出接口支持且僅支持通過撥碼開關選擇上述7種信號中的任一種信號輸出
RS485板	選配最多14片	時標信號輸出	無	14路RS485口
TTL板	選配最多14片	時標信號輸出	無	14路TTL口
FIBER板多模	選配最多14片	時標信號輸出	無	10路多模ST光口（820nm）
FIBER板單模	選配最多14片	時標信號輸出	無	10路單模ST光口（1310nm）
OC板	選配最多14片	時標信號輸出	無	14路空接點口（無源）
BAC板	選配最多14片	時標信號輸出	無	12路交流調制信號	輸出：IRIG-B交流調制信號
備注：一臺主時鐘標配：電源板2片、CPU板1片、帶衛星接收模塊的GPS/BD板1塊；一臺從時鐘標配：電源板2片、CPU板1片、不帶衛星接收模塊的GPS/BD板1塊；每臺時鐘除標配板卡外，提供14個選配槽位，可根據需要任意配置最多14片選配板卡

天線配置規格

名稱	規格
GPS天線	30米	50米	100米	100米以上
BD天線	30米	50米	100米	100米以上
附件：隨天線配送支架一副
